Rozsah tlaku a bezpečnostní konfigurace: Kontrolní seznam technika pro výběr kompresoru

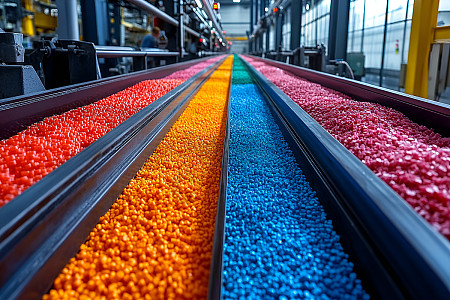

Minulé čtvrtletí mě zavolali do továrny na výrobu plastů v Thajsku. Jejich výrobní linka byla mimo provoz 18 hodin. Hlavní příčina? Šroubový vzduchový kompresor, který tři roky bezvadně běžel, se náhle přes noc zadřel.

Když jsem vytáhl klády, spustil se alarm vysoké teploty – ale teplotní senzor nebyl nikdy zapojen do obvodu nouzového vypnutí. Kompresor běžel, dokud se rotor nepřivařil ke skříni.

Ten incident nebyl selháním stroje. Jednalo se o selhání konfigurace.

V průběhu let jsem viděl podobné příběhy po celém světě – od petrochemických závodů na Blízkém východě po závody na zpracování potravin v Evropě. Společným závitem je zřídka typ kompresoru. Téměř vždy se jedná o přehlédnutí v bezpečnostní konfiguraci vzhledem ke skutečnému provoznímu tlaku.

Tato příručka není teoretickou prací. Je to praktický kontrolní seznam sestavený ze skutečných poruch, pokrývajícíšroubový vzduchový kompresor, vysokotlaké pístové a odstředivé jednotky, takže můžete přizpůsobit správné ochranné vrstvy vašemu specifickému tlakovému rozsahu.

Nízkotlaký rozsah (až 15 bar / 220 psi) – Skrytá rizika v „jednoduchých“ systémech

Toto je nejběžnější tlakové pásmo ašroubový vzduchový kompresordominuje tomuto prostoru. Protože jsou tyto systémy vnímány jako „standardní“, mnoho operátorů předpokládá, že základní ochrana je dostatečná. V praxi vidím tři opakující se mezery:

1. Logika teploty, nejen teplotní spínače

Mnoho šroubových kompresorů základního modelu používá jednoduchý bimetalový teplotní spínač. Vypne se při 120°C, ale v té době je již olej zkosený. Správně nakonfigurovaný šroubový vzduchový kompresor by měl obsahovat snímač PT100 RTD s pevně zapojeným logickým blokováním – ne pouze měkkým alarmem v PLC. Regulátor musí fyzicky vypnout napájení při 110 °C a vyžadovat ruční reset. Tato jediná funkce zabraňuje 70 % předčasných poruch rotoru, se kterými se celosvětově setkávám.

2. Monitorování rozdílu tlaku na olejovém filtru

Ucpaný olejový filtr vyhladovuje ložiska. Většina kompresorových agregátů monitoruje pouze konečný výstupní tlak. Ale dobře specifikovanýšroubový vzduchový kompresorměl by mít spínač delta-P přes olejový filtr. Když tlakový rozdíl překročí 2,5 baru, regulátor by měl upozornit na servisní výstrahu předtím, než se otevře obtokový ventil a začne cirkulovat nefiltrovaný olej. Jedná se o nízkonákladový doplněk, který se vyplatí jednou revizí, které se vyhneme.

3. Fázová ochrana a ověření rotace

Viděl jsem poškození obrácenou rotací v Indonésii, Nigérii a Brazílii – vždy po opětovném připojení napájení. Správně nakonfigurovaný šroubový kompresor musí obsahovat relé sledu fází, které fyzicky zabrání spuštění v případě nesprávné rotace. Toto není volitelné; je to základní vrstva, která by měla být specifikována v každé objednávce.

Pro provoz při nízkém tlaku nabízí dvoulistý šroubový vzduchový kompresor s těmito třemi ochranami nejlepší rovnováhu mezi spolehlivostí a bezpečností. Nepřijímejte balíček, který postrádá pevně připojenou tepelnou a fázovou ochranu, bez ohledu na cenovou výhodu.

Středotlaký rozsah (15–40 barů / 220–580 psi) — Řízení tepelných kaskád v pístových kompresorech

Jakmile překročíte 15 barů, trh se posouvá směrem k vícestupňovým pístovým kompresorům. Výzvou v oblasti bezpečnosti zde není pouze tlaková izolace – je to řízení teplotního gradientu.

Před několika lety jsem vyšetřoval požár v továrně na výrobu PET předlisků v Indii. Dvoustupňový pístový kompresor zaznamenal zablokovaný mezichladič. Teplota výtlaku druhého stupně vzrostla na 230 °C, čímž došlo ke vznícení karbonových usazenin ve výtlačném ventilu. Plamen šlehnul zpět do klikové skříně.

Šetřením bylo zjištěno, že kompresor sledoval pouze konečnou výstupní teplotu. Mezistupeň neměl žádnou nezávislou ochranu.

Pro středotlaké pístové jednotky doporučuji tři nesmlouvavé bezpečnostní vrstvy:

•  Nezávislé sledování teploty na každém stupni komprese.Každý výtlak z láhve musí mít svůj vlastní termočlánek a PLC musí spustit vypnutí, pokud kterýkoli stupeň překročí svůj návrhový limit – nejen konečný výstup.
• Mechanické pojistné ventily s kontrolkami.Ve vysokotlakých rozvodech se bezpečnostní ventily mohou zvednout a znovu usadit, ale nedokážou se úplně uzavřít, což způsobuje mikronetěsnosti. Určete ventily se zvedací pákou a vizuálním indikátorem, aby obsluha mohla potvrdit, zda se ventil odlehčil. To je zvláště důležité ve vzdálených nebo bezobslužných místech.
• Automatizovaný odvod kondenzátu s manuální zálohou.Při středotlaké kompresi se nelze vyhnout vlhkosti. Automatické odtoky selžou – viděl jsem vypalování elektromagnetických cívek ve vlhkém prostředí. Každý automatický odtok by měl být podpořen ručním izolačním a vypouštěcím ventilem s písemným postupem pro týdenní ruční kontrolu.

Rozsah vysokého tlaku (nad 40 barů / 580 psi) – standard API jako vaše základní linie

U aplikací přesahujících 40 barů – čerpací stanice plynu, testování potrubí nebo vysokotlaké posilování dusíkem – se bezpečnostní konfigurace posouvá od osvědčených postupů k technickým předpisům. V této aréně se šroubový vzduchový kompresor používá jen zřídka; přebírají pístové nebo membránové jednotky. Bezpečnostní zásady se však překrývají.

Na základě požadavků API 618 (pístové kompresory) a ASME B31.3 na potrubí musí každý vysokotlaký balíček obsahovat:

1. Dvojitá přetlaková ochrana v sérii.Jediný pojistný ventil nestačí. Konfigurace by měla zahrnovat primární pojistný ventil nastavený na 5 % nad provozním tlakem a sekundární ventil nastavený na 8 %, vypouštěný do bezpečného odvzdušňovacího sběrače. Tato redundance zabránila katastrofálním roztržkám ve dvou závodech, se kterými jsem pracoval ve Spojených státech.

2. Monitorování vibrací a pádu tyče.Vysokotlaké pístové kompresory podléhají značnému mechanickému namáhání. Vřele doporučuji

•  Přibližovací sondy na každém vodítku křížové hlavy pro detekci opotřebení kroužku jezdce
•  Snímače vibrací na každé hlavě válců s logikou vypnutí, pokud rychlost překročí 25 mm/s

3. Tlak oleje v klikové skříni s nízkým vypínáním.Ve vysokotlakém provozu tlak oleje udržuje ložiska a také ovládá přečerpávače s řízením kapacity. Povinný je spínač nízkého tlaku oleje, který okamžitě vypne řidiče – nikoli výstražná kontrolka, ale fyzické vypínací relé.

Odstředivé kompresory — Přepěťová ochrana je ochrana personálu

Odstředivé kompresory pracují při velmi vysokých otáčkách, často s velkými oběžnými koly. Nejnebezpečnější bezpečnostní událostí není přetlak – je to přepětí.

Při rázech odstředivého kompresoru se rotor může axiálně posunout o několik milimetrů v milisekundách. Výsledné vibrace mohou protrhnout výtlačné potrubí. Viděl jsem prudký nárůst v evropské chemické továrně, který ustřihl 10palcovou přírubu z nerezové oceli.

U odstředivých jednotek nelze vyjednávat o těchto bezpečnostních funkcích:

•  Kontrola proti přepětí s vyhrazenými rychle působícími vypouštěcími ventily.Doba odezvy ventilu musí být kratší než 1 sekunda. Při specifikaci požádejte dodavatele o protokol o zkoušce krokové odezvy ventilu. Pokud to nemohou poskytnout, považujte to za červenou vlajku.
•  Monitorování axiální polohy (opotřebení axiálního ložiska).Měly by být instalovány dvě nezávislé přibližovací sondy měřící posun hřídele. Pokud axiální pohyb překročí 0,3 mm (v závislosti na konstrukci rotoru), systém musí zahájit řízené vypnutí, než selžou axiální ložiska.
• Suché plynové těsnění s monitorováním průtoku odvzdušňovače.Pro aplikace s nebezpečnými plyny jsou standardní tandemová suchá plynová těsnění. Ale skutečná bezpečnost je v průtokoměru s únikovým ventilem. Postupné zvyšování průtoku odvzdušňovacím ventilem ukazuje na poškození těsnění a poskytuje týdny včasného varování – pokud je monitorování instalováno a sledováno.

Tři univerzální bezpečnostní pravidla — bez ohledu na to, jaký typ kompresoru si vyberete

Na každém místě, které jsem po celém světě navštívil – ať už jde o šroubový vzduchový kompresor v australském dole, pístový kompresor v ruském plynárenském zařízení nebo odstředivou jednotku v německé rafinérii – platí tato tři pravidla:

1.  Ruční uzavírací ventily na výtlaku kompresoru.Elektronické vypínání může selhat. Fyzický kulový ventil nebo šoupátko na výtlačné přírubě dává operátorům možnost izolovat kompresor od systému během nouzových situací, i když řídicí systém nereaguje.
2. Průzor na mazaných systémech.U šroubových kompresorů zaplavených olejem je průhledítko zpětného vedení oleje jednoduchým, přehlíženým bezpečnostním zařízením. Pokud nevidíte proudění oleje během provozu se zátěží, je ucpaná hadička pro čištění oleje. Bez tohoto vizuálního potvrzení bude kompresor postupně ztrácet olej, což vede k hladovění ložisek. Doporučuji specifikovat průhledítko na každém šroubovém vzduchovém kompresoru zalitém olejem jako standardní položku.
3.  Kalibrační záznamy pro každý senzor tlaku a teploty.Nemohu to dostatečně zdůraznit. Senzor, který hlásí 5°C, zničí celou vaši bezpečnostní konfiguraci. Ujistěte se, že váš dodavatel poskytuje tovární kalibrační certifikáty s návazností na mezinárodní standardy (ISO 17025). Kromě toho naplánujte roční rekalibraci – to je jediná nákladově nejefektivnější bezpečnostní investice, kterou můžete udělat.

Konečná volba — rozhodovací matice založená na vaší povinnosti

Pokud jste ve fázi plánování nové kompresorové stanice, zde je zjednodušený rámec, který sdílím s klienty během hodnocení lokality:

Proč na tom záleží – nad rámec shody

Pracoval jsem na kompresorových systémech na šesti kontinentech. Nejúspěšnější operátoři nevnímají bezpečnostní konfiguraci jako nákladovou hranici. Považují to za pojištění, které vyplácí dividendy v dostupnosti, předvídatelnosti údržby a důvěře personálu.

Správně nakonfigurovaný šroubový vzduchový kompresor se správnou tepelnou ochranou a ochranou filtru přežije špatně nakonfigurovanou jednotku o tři až pět let, s o 40 % méně neplánovaných zastávek. Dobře vybavený pístový kompresor vás upozorní na vadný mezichladič několik týdnů předtím, než se stane nebezpečím požáru. Odstředivá jednotka s ochranou proti přepětí udrží vaše potrubí neporušené po celých 20 let projektované životnosti

Jsme tu, abychom vám pomohli udělat to správně

Každá kompresorovna je jiná. Okolní teplota na místě, kvalita chladicí vody, dostupný výkon a dokonce i provozní zvyklosti – to vše ovlivňuje konečnou bezpečnostní konfiguraci.

Pokud v současné době hodnotíte ašroubový vzduchový kompresor, vysokotlaký pístový systém nebo odstředivá jednotka pro konkrétní projekt, vyzývám vás, abyste se podělili o své provozní parametry – typ plynu, požadovaný tlak, průtok a podmínky na místě.

Poskytneme bezplatnou kontrolu bezpečnostní konfigurace:

•  Porovnejte svůj navrhovaný balíček s mezinárodními standardy (API, ASME, PED)
•  Identifikujte všechny ochranné mezery vzhledem k vašemu tlakovému rozsahu
• Doporučte specifické upgrady senzorů, ventilů nebo řídicí logiky s odhadovanou ROI

Použijte níže uvedený poptávkový formulář nebo pošlete přímou zprávu s předmětem "Safety Config."Osobně posuzuji každou žádost a do 24 hodin odpovím s přizpůsobenou technickou poznámkou.
